Bakır Aksesuarlar

HCS P00-02420-1U 24 port Keystone Jack FTP Boş 19"  Panel
HCS DataLink Boş RJ-45 Keystone-Jack Bakır modüler patch paneller, yapısal kablolama sistemlerinde kullanılmak üzere özel olarak dizayn edilmiş olan,
yüksek kalitede boş, çok portlu patch panelleri kapsamaktadır.
HCS DataLink Boş RJ-45 Keystone-Jack Bakır modüler patch paneller, plastik ya da metal çerçeveli olarak, 48 port’a kadar, düz ya da çapraz (staggered)
olarak jack’ların yerleştirilmesine imkan tanıyacak yapıda tasarlanmıştır.
Plastik çerçeveli paneller UTP uygulamalar için tavsiye edilir. FTP uygulamalar için ise, topraklamanın tamamlanması amacıyla metal çerçeveli, tamamen
metal parçalardan oluşan panel yapısı önerilmektedir.
HCS Logosu ve DataLink Ticari markası ürünün kalıcı olarak yüksek performans göstereceğinin ve tüm HCS komponentleriyle tam uyumlu olduğunun
göstergesidir.

HCS T06-00420-506 4x2x24# UTP CAT 6 LS0H Patch Cord Gri 5m.
Empedans Karakteristiği     100±6 Ohm @ 1-250 MHz
Kontak Direnci     20 mOhm maks.
Direnç dengesizliği     2% maks.
Voltaj     72 Vdc maks.
Dielektrik kuvvet     1000 Volts/1 minute min rms
Akım:     1.0 Amps maks.
İzolasyon direnci     5000MOhm.m min. @ 500 Vdc
Birleşim Zayıflaması     40 dB min @ 30-100 MHz 40-20log(f/100) @100-250 MHZ
Transfer Empedansı     N/A
DC Dicenci     95 Ohm/km Max.

HCS T06-00420-306 4x2x24# UTP CAT 6 LS0H Patch Cord Gri 3m.
Empedans Karakteristiği     100±6 Ohm @ 1-250 MHz
Kontak Direnci     20 mOhm maks.
Direnç dengesizliği     2% maks.
Voltaj     72 Vdc maks.
Dielektrik kuvvet     1000 Volts/1 minute min rms
Akım:     1.0 Amps maks.
İzolasyon direnci     5000MOhm.m min. @ 500 Vdc
Birleşim Zayıflaması     40 dB min @ 30-100 MHz 40-20log(f/100) @100-250 MHZ
Transfer Empedansı     N/A
DC Dicenci     95 Ohm/km Max.

HCS T06-00420-106 4x2x24# UTP CAT 6 LS0H Patch Cord Gri 1m.
Empedans Karakteristiği     100±6 Ohm @ 1-250 MHz
Kontak Direnci     20 mOhm maks.
Direnç dengesizliği     2% maks.
Voltaj     72 Vdc maks.
Dielektrik kuvvet     1000 Volts/1 minute min rms
Akım:     1.0 Amps maks.
İzolasyon direnci     5000MOhm.m min. @ 500 Vdc
Birleşim Zayıflaması     40 dB min @ 30-100 MHz 40-20log(f/100) @100-250 MHZ
Transfer Empedansı     N/A
DC Dicenci     95 Ohm/km Max.


HCS P00-02450-1U 24 port Keystone Jack UTP Boş 19" 1U Panel
Yapısal Kablolama Sistemlerinin yatay ve omurga kurulumlarında kullanılır
Belirleyici Özellikler
→ Olağanüstü malzeme özellikleri ve patch panel dizaynı - Benzersiz Century™ Ömür Boyu Garanti sağlar.
→ Kurulum için gerekli tüm aksesuarlar (etiketler, renkli ikonlar, organizerler, kablo bağları, vida-somun) dahil paketleme ve sevkiyat - Kablo
sonlandırmalarının ve patch panel etiketlemesinin kısa sürede, kolay ve düzenli yapılmasını sağlar.
→ Detaylı İngilizce ve Türkçe kurulum (enstalasyon) manueli - Detaylı ve net olarak kurulumun nasıl yapılması gerektiğini açıklayan bilgileri
içerir; kurulum hatalarının en aza indirilmesine yardımcı olur.
→ Patch panel arka tarafı için organizer - Basit ve kolay sonlandırma ve kablo düzenlemesi sağlar.
→ Yüksek kalitede metal çerçeve - Panelden dışarı sızan ışımayı minimize, gürültü bağışıklığını maksimize ederek mükemmel EMC (Elektro
Manyetik Uyumluluk) sağlar.
→ Sağlam ve kurulumu kolay dizayn - Kurulum ve işletme masraflarını minimize eder.
→ Benzersiz DoubleSafe™ Kalite Güvence Programı - Ürün iade oranının minimize edilmesini sağlar
Metal Çerçeve Malzemesi     Çelik, Alüminyum, Alüminyum Alaşım veya Anot Alüminyum.
Boya ve standart renk     Siyah toz boya (Gri renk isteğe göre mevcuttur).
Konnektör Modül Yuvası (UTP için)     Alev geciktirmeli plastik bileşen, UL 94 V-0.
Plastik Çerçeve malzemesi (UTP için)     Alev geciktirmeli plastik bileşen, UL 94 V-0.
Paketleme     1 adet/kutu.
Çalışma sıcaklığı     -40 to +60C at 0-90% RH (yoğunlaşmayan)
Depolama Sıcaklığı     -20 to +80C
Halojensiz Kablolama Uygulamaları     Destekler.

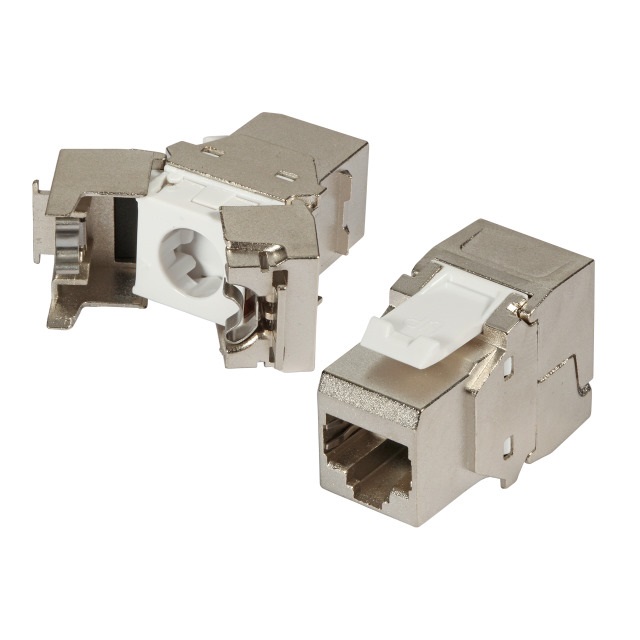

HCS J6A-00826 8P8C RJ-45 FTP Toolless Keystone Jack CAT 6A, T568 A/B, 180 derece
Açıklama :

HCS DataLink 500A patentli FTP bakır RJ-45 aletsiz sonlandırılabilen keystone jack serisi, IEC 60603-7-51
(FTP 500A MHz konnektörler) standardına uygun 8 pozisyon (8 adet izole iletken tel girişine uygun) -8 kontaklı
yüksek performanslı jackları kapsamaktadır. HCS DataLink 500A jacklar; duvar prizlerine, patch panellere ve
sıva üstü priz kutularına kolay ve hızlı şekilde takılabilmek ve sonlandırılabilmek üzere dizayn edilmişlerdir.
HCS DataLink 500 aletsiz sonlandırılabilen jacklar, IDC bloklar ile RJ-45 plug yuvası birbirlerine dik (180°) olacak
şekilde dizayn edilmişlerdir ve arka bağlantı blokları 110 IDC yapısında imal edilmişlerdir; aynı zamanda
T568B pin/per eşleşmesini desteklemektedirler. Tüm jacklar, yüksek kalitede paslanmaz metal kasa içerisine alınmıştır.
Tüm jacklar, ANSI/TIA/568-C.2, ve IEC 60603-7-51 standartlarının gereksinimlerini komponent düzeyinde fazlasıyla
karşılamaktadırlar. Tüm jacklar IEC 60512-99-001 - 2 Per Power over Ethernet (2P-PoE) ve IEC 60512-99-002 - 4 Per
Power over Ethernet (4P-PoE) standart gereksinimlerini tamamen karsılamakta olup, bagımsız test kurulusu
DELTA-FORCE tarafından onaylanmıstır. HCS Logosu ve DataLink 500A markası, ürünün kalıcı olarak yüksek
performans göstereceğinin ve 10 GBASE-T (10 Gigabit-Ethernet) de dahil mevcut ve öngörülen tüm uygulamaları
kalıcı olarak destekleyeceğinin göstergesidir.

Uygulamalar :

HCS DataLink 500A FTP bakır RJ-45 aletsiz sonlandırılabilen keystone jacklar; duvar prizlerinde, patch panellerde ve
sıva üstü priz kutularında kullanılmaya uygun olup, mevcut tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak
üzere desteklemektedirler.

HCS J6E-00873 8P8C RJ-45 UTP Keystone Jack CAT 6, LSA+ / 110 IDC T568 A/B, 180 derece

HCS DataLink 250E patentli UTP bakır RJ-45 keystone jack serisi, IEC 60603-7-4 (UTP 250 MHz konnektörler) standardına uygun 8 pozisyon (8 adet izole iletken tel girişine uygun) -8 kontaklı yüksek performanslı Kategori 6 jackları kapsamaktadır. HCS DataLink 250E jacklar, duvar prizlerine, patch panellere ve sıva üstü priz kutularına kolay ve hızlı şekilde takılabilmek ve sonlandırılabilmek üzere dizayn edilmişlerdir. Tüm HCS DataLink 250E UTP jacklar; IDC bloklar ile RJ-45 plug yuvası birbirlerine dik (90°) dik veya aynı düzlemde (180°) olacak şekilde dizayn edilmişlerdir ve arka bağlantı blokları 110 IDC yapısında imal edilmiş olup; T568A, T568B veya Universal (her ikisini destekleyen tipte) pin/per eşleşmesini desteklemektedirler. Tüm jacklar, ANSI/TIA/568-C.2 ve ISO/IEC-11801 (2nci Versiyon) standartlarının gereksinimlerini fazlasıyla karşılamaktadırlar; bu durum bağımsız test laboratuarı ETL tarafından da gözlenmektedir ve onaylanmıştır. HCS Logosu ve DataLink 250E markası, ürünün kalıcı olarak yüksek performans göstereceğinin, ilgili mevcut tüm uygulamaları kalıcı olarak destekleyeceğinin göstergesidir.
# Teknik Özellikler

• CAT 6 250Mhz (EN 50173-1:2007 ve ANSI/TIA/EIA-568-B.2-1)
• Kablolama Şekli T568A & T568B
• Yeniden Kullanılabilme 200kez
• Kontaklar 50Mikron
• Altın Kaplama 50U
• Keystone Jack Gövdesi ABS High-Impact UL94V-0 Termoplastik
• IDC Plastiği Polycarbonate Resin High-Impact UL94V-0 Termoplastik
• Kontak Uygunluğu 22 to 26 AWG Solid ve 24 AWG Stranded
• Teller Çalışma Sıcaklığı -40 to +60 °C NEXT at 250MHz CAT6 39.50dB @250MHz (Power Sum)
• FEXT at 250MHz CAT6 26.20dB @250MHz (Power Sum)
